Правила підбору та експлуатації ексцентрикових затворів від компанії ПРОМ-ЮА ГРУП

Загальний розділ

Поворотні дискові клапани – або ж засувки дискового типу, використовуються в трубопроводах для перекриття потоку різних типів середовищ. Дуже часто їх також встановлюють для регулювання потоку. Однак ми не рекомендуємо використовувати звичайний дисковий клапан для регулювання, а саме ексцентрикові засувки.

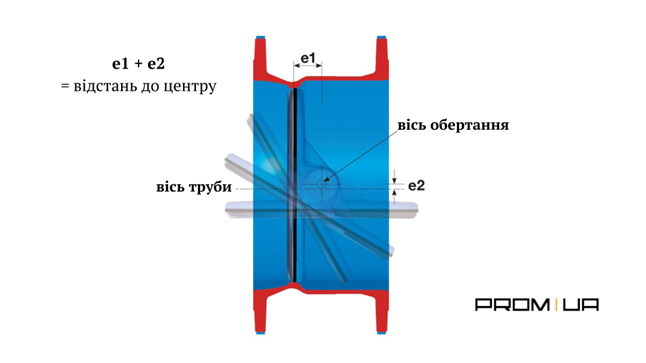

Дискові засувки Баттерфляй серія 24А СМО VALVES з подвійним ексцентриком (подвійний зсув) є одними найуніверсальніших типів поворотних дискових клапанів. Подвійне зміщення або ексцентриситет означає, що ця конструкція клапана передбачає два зміщення диска від центру корпусу клапана або осі обертання штока.

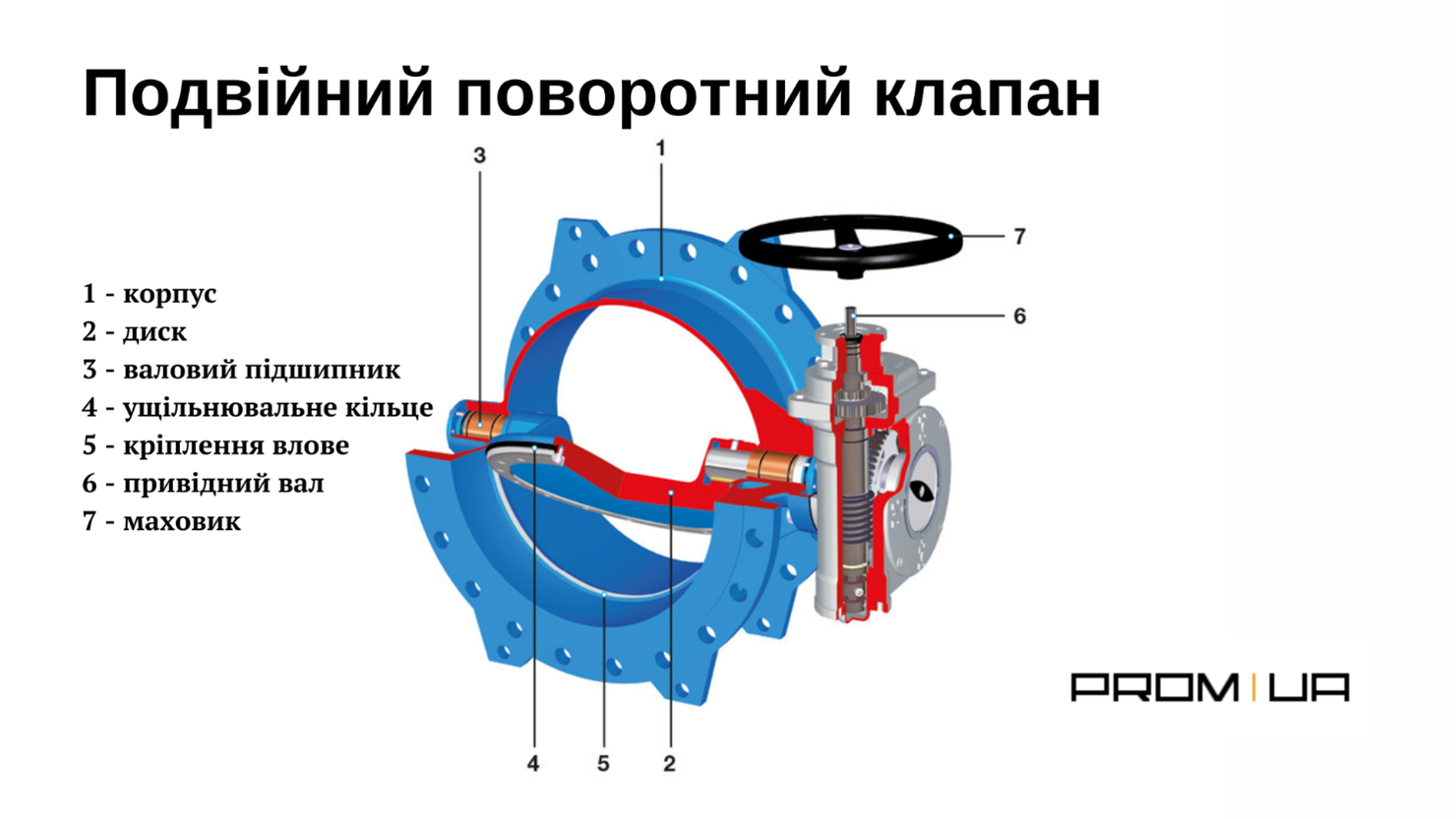

Комплектація засувки Баттерфляй серії 24А СМО VALVES з подвійним ексцентриком:

Засувка серії 24А СМО VALVES складається з корпусу фланцевого типу з високоміцного чавуну JGS 400-15 , диска GJS 400 або CF8M, ущільнення сідла : кільця AISI316 + NBR, штока AISI420,

Особливу увагу слід приділити ущільненню сідла засувки, оскільки саме від його конструктиву залежить герметичність клапана в цілому. Ущільнення на поверхні сідла забезпечується пружним ущільнювальним кільцем безперервного Т-профілю, яке утримується на периферії диска стопорним кільцем, запобігаючи викочуванню ущільнювального кільця. У закритому положенні ущільнювальне кільце притискається до поверхні сідла, забезпечуючи міцне ущільнення як на передньому, так і на нижньому кінцях. У відкритому положенні ущільнювальне кільце повністю не напружується завдяки конструкції подвійного ексцентрикового диска. Усуваючи взаємодію між технічним середовищем і штоком/валом, система ущільнення валу з кількома кільцями забезпечує роботу ущільнення сідла без обслуговування протягом усього терміну служби клапана.

Принцип роботи та призначення засувки з ексцентриситетом

Конструкція дросельного клапана відносно проста, обертання диска клапана контролює потік рідини. У закритому положенні диск блокує отвір клапана, тоді як у відкритому положенні диск орієнтований перпендикулярно напрямку потоку, щоб забезпечити потік. Поворотні клапани, як правило, забезпечують двонаправлений потік і здатність перекривати робоче середовище. Матеріал корпусу - ковкий чавун з епоксидним порошковим покриттям на внутрішній і зовнішній поверхнях. Клапани, як правило, керуються маховиками, шестернями або приводами, або їх комбінацією, відповідно до конкретних вимог застосування та технічних характеристик. Існує кілька способів керування або приводу дросельної заслінки - ручний, напівручний або повністю автоматичний:

Електричний: Використовує електричний привід для керування клапаном за допомогою керуючого сигналу і зазвичай використовується для високоточного регулювання та чутливого до часу застосування.

Пневматичний: також використовується для високоточного застосування та використовує стиснене повітря для приведення в дію.

Гідравлічний: зазвичай використовується для застосувань, що вимагають великих крутних моментів для відкривання та закривання клапана, наприклад, у системах високого тиску та високої в’язкості.

Ручний: ручні масляні клапани використовують колесо, рукоятку або важіль для керування клапаном. Менші ручні клапани зазвичай оснащені важелем. Для великих розмірів передбачений редуктор, для передачі крутного моменту з високою механічною перевагою. Через низькі вимоги до крутного моменту вибір розміру та встановлення приводів є дешевшими для поворотних клапанів порівняно з іншими, такими як засувки.

Переваги засувок з ексцентриситетом

Залежно від застосування такі клапани можуть мати значні переваги перед іншими типами клапанів, особливо для розмірів понад DN 200 (200 мм):

Легкий і компактний: завдяки компактному дизайну та меншому розміру передньої панелі, поворотні клапани займають значно меншу площу монтажу та забезпечують економію у вигляді менших витрат на встановлення, включаючи витрати на робочу силу, обладнання та підтримку трубопроводів.

Низькі вимоги до технічного обслуговування: за своєю суттю проста, економічна конструкція, що складається з кількох рухомих частин і, отже, меншої кількості точок зносу, значно зменшує вимоги до технічного обслуговування.

Швидка дія: обертання ручки або механізму приведення на 90° забезпечує повне закриття або відкриття клапана. Однак для більших поворотних клапанів часто потрібен редуктор як частина механізму приведення в дію, що зменшує робочий крутний момент і спрощує роботу клапана, але відбувається за рахунок швидкості.

Низька вартість: завдяки своїй простій конструкції поворотні клапани вимагають менше матеріалів, їх простіше проектувати та виготовляти, і вони часто є більш економічним вибором порівняно з іншими типами клапанів. Економія коштів в основному реалізується у великих розмірах клапанів, як правило, понад DN 300.

Універсальність: Поворотні клапани мають широкий вибір варіантів використання, включаючи можливість встановлення під землею з можливістю управління через подовжений шток.

Отож, подвійні ексцентрикові поворотні затвори з точки зору застосування, особливо добре підходять для роботи з великими потоками рідини, наприклад, у системах розподілу води (насосні станції або системи збору та передачі води) і водоочисних установках (морська або необроблена вода). Це, а також їх доступність у широкому діапазоні розмірів, включаючи до DN 1400 (55 дюймів), робить їх ідеальними для застосувань у розподілі питної води. Вони зазвичай використовуються для пристроїв ізоляції потоку і зазвичай повністю відкриті або повністю закриті.

ПРОМ-ЮА ГРУП пропонує запірну трубопровідну арматуру перевіреного бренду іспанського заводу

СМО VALVES., що уже більше 15 років задовольняє потреби українського ринку .
