Захист електродвигуна від перевантаження: теплове реле в парі з контактором і чому автомат тут не рятує

Насос на фермі або компресор у майстерні працює місяцями, ввідний автомат жодного разу не спрацював, а двигун їде на перемотування. Причина зазвичай буденна: струм тримався на 15-20 % вище номінального, і для автомата це нормальний режим. Обмотка за такий час встигає постаріти. Нижче розібрано, де проходить межа між захистом кабелю і захистом обмотки та як підібрати уставку теплового реле, щоб вона працювала, а не відключала двигун на кожному пуску.

Чому автомат не бачить перевантаження двигуна

Автоматичний вимикач підбирають під кабель: його тепловий розчіплювач стежить за тим, щоб не перегрілася лінія. Обмотка двигуна і кабель мають різну теплову інерцію та різний допустимий нагрів, тому одна характеристика не може закрити обидва завдання. Струм на рівні 110-130 % номінального автомат тримає довго, і саме в цьому проміжку живе більшість реальних перевантажень.

Сценарії прозаїчні: насос працює на закриту засувку, компресор тягне через забитий фільтр, вентилятор крутиться з підклиненим підшипником. Двигун при цьому не зупиняється і зовні працює нормально. Ізоляція старіє поступово, а відмова настає через місяці.

Аварійний режим	Який апарат відповідає
Коротке замикання	автоматичний вимикач
Перевантаження лінії	автоматичний вимикач
Тривале перевантаження двигуна	теплове реле
Затягнутий пуск, заклинювання ротора	теплове реле

Звідси й головне обмеження. Теплове реле не замінює автомат і не захищає від короткого замикання: у нього немає ні швидкодії, ні комутаційної здатності для таких струмів. Апарати ставлять разом, кожен закриває свою зону.

Що робить теплове реле і чому воно спрацьовує з витримкою

В основі апарата лежить біметалева пластина з двох металів із різними коефіцієнтами розширення. Струм навантаження гріє нагрівальний елемент, пластина вигинається і через механізм розмикає контакт. Чим більше перевищення струму, тим швидше відбувається спрацювання.

Витримка часу тут не недолік, а умова роботи. Реле повторює теплову картину двигуна, тому реагує на тривалість перевантаження, а не на миттєве значення струму. Апарат, який відключав би двигун одразу, зробив би неможливим сам пуск.

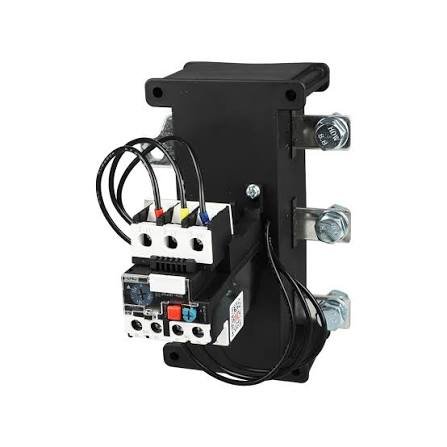

Контактний блок серії SB-TOR має виконання 1NO+1NC. Нормально замкнений контакт вмикається в коло керування і при спрацюванні розриває його, нормально розімкнений лишається під сигналізацію. За описом виробника серія захищає двигун від асиметрії фаз, затягнутого пуску та заклинювання ротора.

Зв’язка контактор плюс теплове реле

Реле не розриває силове коло самостійно. Воно знеструмлює котушку контактора, а вже контактор своїми силовими контактами відключає двигун. Разом вони утворюють класичний пускач.

Монтується реле безпосередньо під контактор, тому сумісність перевіряють за посадкою і струмом: апарати серії SB-TOR розраховані на роботу з контакторами серії SB-PC. Самі реле мають три полюси, номінальну робочу напругу 400 В і тривалий режим роботи. Останнє означає, що апарат розрахований на постійне протікання струму, а не на короткочасні включення.

Є й корисний побічний ефект схеми. Після спрацювання коло керування лишається розімкненим, тому самочинного повторного пуску не відбувається. Обладнання не запуститься, поки причину не усунули.

Підбір уставки за шильдиком, а не на око

Відправна точка одна: номінальний струм двигуна з шильдика. Рахувати його з потужності не потрібно, бо на шильдику він уже вказаний для конкретної напруги та схеми з’єднання обмоток. Якщо табличка нечитабельна, орієнтовну оцінку дає вираз I = P / (1,73 x 400 x cos φ x η), де cos φ і ККД беруть із довідкових даних, але це саме оцінка, а не підстава для налаштування.

Реле обирають так, щоб номінальний струм двигуна лежав усередині діапазону регулювання, а не на його краю. Діапазони уставки навмисно перекриваються ступенями, тож під один і той самий струм зазвичай підходять два сусідні апарати: у теплових реле для захисту двигунів ступені починаються від часток ампера й доходять до десятків. Беруть той, у якого після виставлення уставки лишається запас регулювання в обидва боки.

Струм двигуна, А	Діапазон уставки, А	Коментар
2,2	1,6-2,5	запасу вгору майже немає
2,2	2,5-4	нижня межа вище за номінал, не підходить
11	9-13	запас в обидва боки
30	28-36	придатний варіант
30	30-40	регулювати вниз нікуди

Уставку виставляють на номінальний струм двигуна. Підвищувати її, щоб апарат не відключав обладнання, неприпустимо: так захист формально є, а фактично знятий. Часті відключення це симптом, який розбирають окремо, а не привід зсунути шкалу.

Пусковий струм і обрив фази: два різні сценарії

Пусковий струм асинхронного двигуна в кілька разів перевищує номінальний, але триває секунди. Теплове реле переживає його за рахунок інерції біметала: пластина не встигає прогрітися до спрацювання. Тому правильно підібраний апарат не заважає пуску.

Затягнутий пуск це вже інша ситуація. Якщо двигун довго не виходить на оберти через завищений момент опору чи просідання напруги, підвищений струм тримається достатньо, щоб реле спрацювало. Це правильна поведінка апарата, а причину шукають на механіці або в мережі.

Обрив фази діє інакше. Трифазний двигун не зупиняється, а продовжує працювати на двох фазах, і струм у них помітно зростає, що реле і фіксує. Апарат реагує на наслідок у вигляді струму, а не на причину, тому контроль якості самої мережі забезпечують інші апарати.

Типові помилки

Уставка завищена, щоб реле не відключало. Захист лишається в схемі формально, а обмотка працює без нагляду.

Реле підібране за потужністю контактора або за кіловатами двигуна. Підбір ведуть за струмом із шильдика.

Насос чи компресор працює без захисту від перевантаження взагалі. Розрахунок на автомат не працює: він стежить за кабелем.

Нормально замкнений контакт не заведено в коло керування. Апарат спрацьовує, контактор цього не бачить, двигун працює далі.

Робочий струм опинився на самому краю діапазону. Регулювати в потрібний бік нікуди, а розкид навантаження виводить апарат за межі шкали.

Реле повертають у робочий стан, не з’ясувавши причини. Повторні спрацювання накопичуються, поки двигун не виходить з ладу.

Безпека. Монтаж і налаштування апаратів захисту двигуна виконує кваліфікований електрик. Перед роботами лінію знеструмлюють, а відсутність напруги перевіряють покажчиком на тих затискачах, до яких буде дотик. Уставку виставляють за номінальним струмом двигуна з шильдика; підвищувати її, щоб уникнути відключень, неприпустимо, оскільки це знімає захист з обмотки. Після спрацювання спершу з’ясовують причину перевантаження і лише потім повертають апарат у робочий стан. Схема силового кола та кола керування виконується згідно з ПУЕ та проєктом.
